Локальна мережа

Локальна мережа – то фундамент вашої інфраструктури.

Локальна мережа дає змогу вашим співробітникам мати доступ до локальних ресурсів (комп’ютерів, принтерів, мережевих сховищ (NAS), серверів та інших), до ресурсів, які знаходяться за межами вашого офісу (інтернет, електронна пошта, хмарні сервіси, віддалені офіси та ін.) та впроваджувати такі сервіси як ip-телефонія та відеоспостереження.

Тобто якість будь-яких комунікацій в першу чергу залежить від працездатності вашої локальної мережі.

А якість локальної мережі визначається рішеннями, які ви приймаєте під час її створення. Бо потім щось змінити дуже важко, а зазвичай неможливо. Тому дуже важливим є крок проектування інфраструктури. Бо, зробивши його, ви будете чітко усвідомлювати вимоги інфраструктури до локальної мережі.

Ми вміємо створювати таку локальну мережу, яка дозволить втілити всі сервіси, які потрібні вашому бізнесу й яка дозволить втілити ті нові сервіси, які вам знадобляться з розвитком вашого бізнесу.

Локальна мережа має дві підсистеми – активну та пасивну. До активної відносяться всі пристрої та прилади, які приймають участь в передаванні інформації, та які потребують електричного живлення.

До пасивної – все те саме, тільки без живлення. Тобто, комутатор – то активна частина мережі. Патч-корд – пасивна.

Проектування інфраструктури дозволить вам зменшити вартість володіння переважно за рахунок активної складової мережі. Але для того, що б це було можливо, має буть «ідеальна» пасивна частина.

Ця мета досягається шляхом впровадження СКС (структурована кабельна система).

Що впровадження СКС дає бізнесу?

  • можливість масштабувати інфраструктуру без додаткових вкладень в її пасивну частину;
  • можливість побудувати активну частину за принципом «зробив і забув»;
  • мінімізувати втрати від «простоїв» інфраструктури;
  • зменшити вартість адміністрування.

То не повний перелік переваг СКС, але він є достатнім для того, що б користатися цією технологією.

Це дорожче, ніж просто «розкинуть провода». Але й результат різний.

Для порівняння загальноприйнятого підходу з СКС звернемося до прикладів.

Візьмемо приклад зі сторінки «проектування інфраструктури».

Перш за все порівняємо те, що вас найбільш цікавить. Бабло. Тобто, соррі, вартість втілення «класичного» рішення та рішення, яке має підґрунтям СКС.

Отже, варіянт намбер ван.

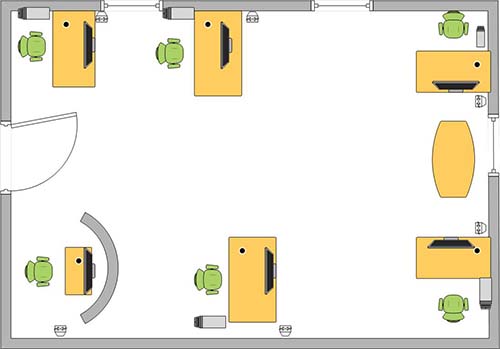

Маємо шість робочих місць. Робимо так, як бажає клієнт. На кожне робоче місце тягнемо один кабель категорії 5e й встановлюємо на кожне робоче місце розетку на один порт.

Маємо таку вартість:

Найменування Одиниця виміру кількість Ціна Сума
Кабель м 120 10 грн. 1200 грн.
Розетка 1 порт RG-45 UTP шт. 6 70 грн. 420 грн.
Кабель-канал 10х20 м 20 25 грн. 500 грн.
Патч-корд 3м шт. 6 50 грн. 300 грн.
Патч-корд 0,5м шт. 10 30 грн. 300 грн.
Шафа настінна шт. 1 2900 грн. 2900 грн.
Патч-панель 24 port шт. 1 900 грн. 900 грн.
Комутатор 8х1Gb шт. 1 800 грн. 800 грн.
Витратні матеріали шт. 1 200 грн. 200 грн.
Загалом матеріалів: 7520,00 грн.
Робота: 2500 грн.
Загалом: 10020,00 грн.

Це нормальний, не колгоспний варіант. Все буде працювать й всі будуть задоволені. Але не довго.

Наприклад, підключення мережевого принтера буде коштувати 950,00 грн. (450 – комутатор, 100 – два патчкорди, 400 - робота). Плюс, скоріш за все, подовжувач (десь 80 грн.). Бонус – новий жмут кабелю (патчкорди, подовжувачі, блоки живлення).

А тепер уявіть, що ви взяли ще двох менеджерів. А хулє, площа дозволяє.

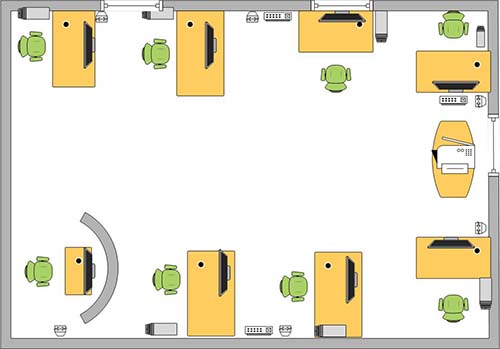

Тепер це буде мать такий вигляд:

Нажаль, visio не дозволяє передать той ужосс кабелів, подовжувачів та комутаторів. Я викладу фотки окремо. Але повірте, то є реально ужосс.

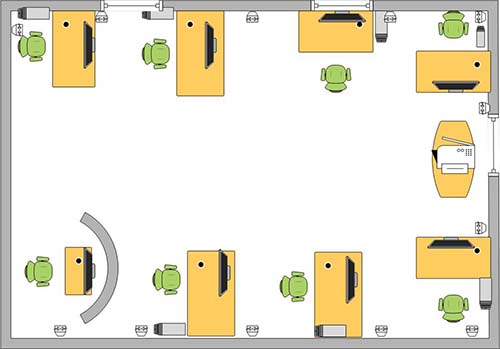

Тепер давайте подивимо, скільки буде коштувать зробить все правильно.

Отже, що змінилося.

Кількість розеток збільшилася вдвічі й кожна розетка має тепер два порти.

Що це нам дає.

По-перше, це нам дає відсутність зайвих комутаторів та подовжувачів.

По-друге, це нам дає ту надлишковість (яка є одним з принципів СКС), завдяки якій ми маємо можливість більше ніколи не паритися з приводу пасивної частини нашої мережі. Вона завжди дозволить підключити все, в чому ваш бізнес буде мати потребу.

Тепер що до грошей.

Найменування Одиниця виміру кількість Ціна Сума
Кабель м 380 10 грн. 3800 грн.
Розетка 1 порт RG-45 UTP шт. 12 120 грн. 1440 грн.
Кабель-канал 10х20 м 20 25 грн. 500 грн.
Патч-корд 3м шт. 6 50 грн. 300 грн.
Патч-корд 0,5м шт. 24 30 грн. 720 грн.
Шафа настінна шт. 1 2900 грн. 2900 грн.
Патч-панель 24 port шт. 1 900 грн. 900 грн.
Комутатор 16х1Gb шт. 1 1400 грн. 1400 грн.
Витратні матеріали шт. 1 200 грн. 200 грн.
Загалом матеріалів: 7520,00 грн.
Робота: 4600 грн.
Загалом: 16760,00 грн.

Так. Різниця є. Вона складає 6740,00 грн., або 240,71 американських долярів (станом на 13.01.2019).

Ми не обіцяємо вам «чудєс», ми чесно про це кажемо.

Вирішувати маєте ви. Як що ви не певні, чи буде існувати ваш бізнес через рік, то краще взагалі обрать «колхозний» варіант. Без розеток, шаф, патч-панелей та патч-кордів. Тоді на такий офіс можна взагалі вписатися в тисячі три. Протягом року вартість володіння такою інфраструктурою сягне приблизно тих самих десяти тисяч. Але сама інфраструктура залишиться колхозною.

Але якщо в вас є підстави планувать свій бізнес в хоча б на пару років – тоді краще все робить правильно. Так буде дешевше. Ви один раз заплатите більше, але ті вкладення відіб’ються вже за перший рік.
